Descrizione del Prodotto

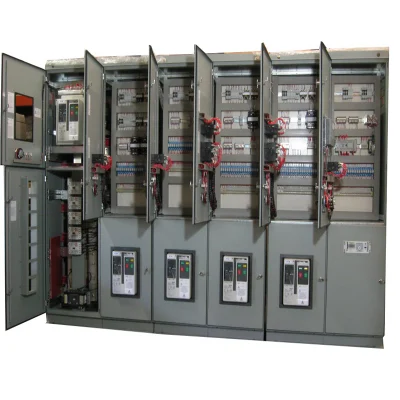

Qinghao Electric sta sviluppando e producendo una serie di quadri elettrici LV MV e HV di serie, tra cui : KYN, XGN, HXGN, XGW, DFW, GGGD, GCK, GBD, PGL MNS e così via.
Il nostro gruppo di comando è realizzato per la trasformazione e la costruzione di una rete elettrica urbana. Adatto per sistemi di alimentazione trifase CA 50 Hz, 10~35 KV. Nel sistema di alimentazione elettrica come uso della corrente di carico di rottura e della corrente di cortocircuito di chiusura, ampiamente utilizzata nei progetti di costruzione e trasformazione di reti elettriche urbane, nelle imprese industriali e minerarie, negli edifici ad alto aumento e nelle strutture pubbliche, come unità di alimentazione di rete ad anello e apparecchiature terminali; svolgere un ruolo nella protezione della distribuzione, controllo e apparecchiature elettriche di energia elettrica, può essere installato anche in sottostazioni scatolabili.
L'armadio a rete ad anello è dotato di un interruttore di carico a pressione e di un interruttore di carico a vuoto, e il meccanismo di azionamento è un meccanismo di azionamento a molla, che può essere azionato manualmente o elettricamente. Inoltre, può essere dotato anche di sezionatore e interruttore di circuito fisso, l'armadio di rete ad anello ha un forte insieme di prestazioni, dimensioni ridotte, nessun rischio di incendio ed esplosione, e ha una funzione affidabile di "prevenzione cinque".
Caratteristiche principali
Il gruppo di comando Qinghao soddisfa i requisiti degli standard GB/T11022, GB/T3906 e IEC60298. È dotato della funzione di dispositivo di blocco interno per evitare quanto segue:
1. spinta e trazione del carrello interruttore automatico durante il carico.
2. mancanza di apertura e chiusura degli interruttori automatici.
3. chiusura dell'interruttore automatico quando l'interruttore di messa a terra è in posizione chiusa.
4. ingresso nel vano live,
5. chiudere l'interruttore di messa a terra quando è sotto tensione.
Vantaggi
1. Il corpo del mobile è assemblato con profilo 8MF, ed il foro del modulo e=20mm è installato nell'intero telaio;
2. L'interruttore di carico, il sezionatore, l'interruttore automatico e lo sportello dell'armadio sono dotati di dispositivi meccanici e di interblocco perfetti e affidabili, che possono evitare efficacemente il funzionamento non corretto e garantire una manutenzione sicura.
3. Armadio elettrico combinato con fusibile, tubo fuso con scontrino, cortocircuito, scontrino colpito il meccanismo di scatto, per ottenere una commutazione rapida, in grado di proteggere efficacemente le apparecchiature elettriche. L'armadio della rete ad anello adotta il funzionamento frontale ed è installato contro la parete.
4. Funzionamento della trasmissione di potenza: Solo quando la porta dell'armadio è chiusa e bloccata e l'interruttore di messa a terra è azionato in posizione "aperta", l'interruttore di carico può essere azionato in posizione chiusa.
5. Funzionamento in caso di interruzione dell'alimentazione: Quando l'interruttore di carico è in posizione aperta, l'interruttore di messa a terra può essere chiuso e lo sportello dell'armadio può essere aperto quando l'interruttore di messa a terra è in posizione chiusa.
6. Il coltello di isolamento e l'interruttore automatico sono dotati di un affidabile dispositivo di interblocco e la porta ha anche una funzione di interblocco, che soddisfa pienamente i requisiti di cinque difese.
7. I pannelli delle porte e le piastre di tenuta intorno al gruppo di comando sono realizzati in piastre di acciaio laminate a freddo da 2 mm, resistenti e durevoli. Il livello di protezione dell'armadio raggiunge IP3X.
Applicazioni
1. Luoghi speciali con commutazione automatica di doppia alimentazione, distribuzione di energia in aree urbane residenziali.
2. Piccole sottostazioni secondarie, stazioni di apertura e chiusura, imprese industriali e minerarie.
3. Centri commerciali, aeroporti, metropolitane, centrali eoliche, ospedali, stadi, ferrovie, gallerie, ecc.
Ambiente di servizio
1. Temperatura ambiente: Da -30°C a +45°C.
Altitudine: ≤1000 metri.
3. Umidità relativa aria max. 90%(±25ºC);
4. Max. Rampa di terra grado 3°;
5. Il terremoto: L'accelerazione orizzontale≤0,3m/s2 , l'accelerazione verticale≤0,15m/s2
6. Il luogo di installazione deve essere privo di pericolo di esplosione, incendio, materiale sporco, corrosione chimica e vibrazioni violente;
(Nota: Se l'ambiente di applicazione è diverso dalle condizioni standard sopra indicate, contattare per progetti personalizzati).
Protezione e funzione di monitoraggio dei controlli sicuri e affidabili.
*Offriamo una varietà di design e configurazioni standard, e possiamo anche personalizzare per progetti e opzioni speciali.
| Articolo | Unità | Valore | ||
| Tensione nominale | KV | 12, 24, 33, 40.5 | ||
| Livello di isolamento nominale | Tensione di resistenza alla frequenza di potenza (1 min) | KV | Fase-fase-messa a terra | Frattura di isolamento |
| 95 | 118 | |||
| Tensione nominale di resistenza agli impulsi di fulmini | 185 | 215 | ||
| Corrente nominale di resistenza per brevi periodi (4S) | KA | 20,25,31.5 | ||
| Corrente di caduta di cortocircuito specificata | KA | 20,25,31.5 | ||
| Corrente nominale di resistenza (picco) | KA | 50,63,80 | ||
| Corrente nominale di produzione di cortocircuito | KA | 50,63,80 | ||
| Corrente nominale | R | 1250, 1600, 2000 | ||
| Grado di protezione | IP2X/IP3X | |||
Conferma prima dell'ordine
1. Schema del circuito principale.
2. Requisiti di materiale e colore del guscio della scatola.
3. Requisiti di configurazione della rete del prodotto.
4. Elenco dei pezzi di ricambio necessari.
5. Indicare i requisiti speciali tramite e-mail o chiamata, se necessario.
